Đầu dẫn hướng dây cho máy cắt dây EDM Fanuc

Đầu dẫn hướng dây máy EDM Fanuc là thiết bị không thể thiếu và cực kỳ quan trọng trong trong máy cắt dây EDM Fanuc. Tuy nhiên vẫn còn rất nhiều người chưa hiểu rõ đầu dẫn hướng dây cho máy EDM Fanuc là gì? Công dụng và đặc điểm của dầu dẫn hướng dây máy cắt dây EDM Fanuc? Nắm bắt được những thắc mắc này Công ty Lâm Phú đã tổng hợp những thông tin khá hữu ích về đầu dẫn hướng dây trong bài viết dưới đây. Mọi người hãy cùng nhau theo dõi nhé.

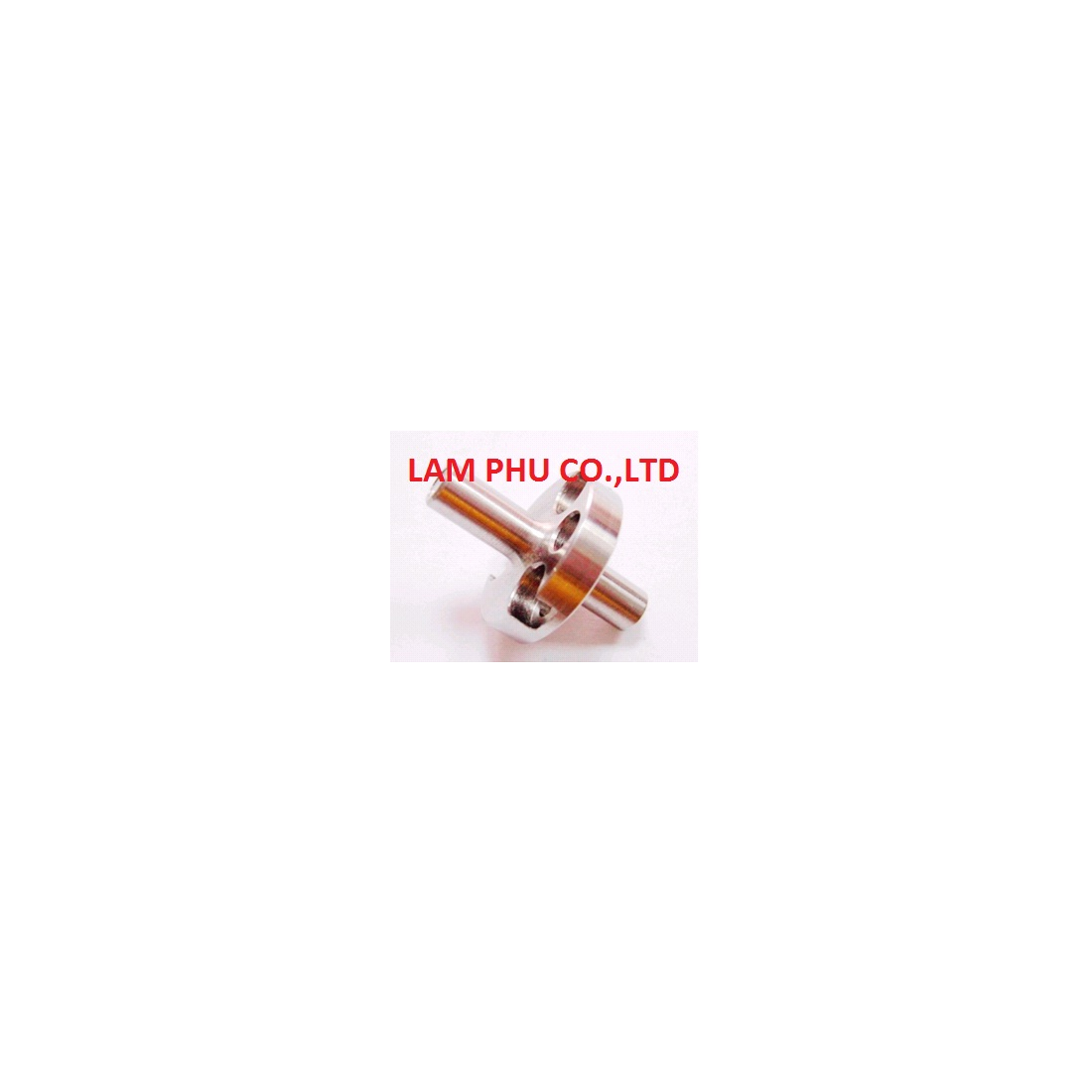

Đầu dẫn dây
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	F101	A290-8021-X763 A290-8021-X764 A290-8021-X765 A290-8021-X766 A290-8021-X767	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Upper	O. P. Q. R. T. W series Manual type Φ22xΦ6xΦ5x28mmL Flush hole Φ0.5
	F102	A290-8021-X773 A290-8021-X774 A290-8021-X775 A290-8021-X776 A290-8021-X777	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Lower	O. P. Q. R. T. W series Manual type Φ22xΦ6xΦ5x28mmL Flush hole Φ1.5
	F103	A290-8032-X773 A290-8032-X774 A290-8032-X775 A290-8032-X776 A290-8032-X777	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Upper	V. T. W series AWF type Φ22xΦ6xΦ6 x28~31.5mmL Flush hole Φ0.5
	F104A	A290-8032-X732 A290-8032-X734 A290-8032-X735 A290-8032-X736 A290-8032-X737	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Lower	V. T. W series Simple type for AWF Φ22xΦ8xΦ6 x33.5~34.5mmL
	F104M	A290-8032-X732 A290-8032-X734 A290-8032-X765 A290-8032-X766 A290-8032-X767	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Lower	V. T. W series Manual type for taper 30º Φ22xΦ8xΦ6 x33.5~34.5mmL
	F106	A290-8011-X833 A290-8011-X834 A290-8011-X865	Φ0.205 Φ0.255 Φ0.305	Common	K. M. N. L series Manual type 330A Power supply
	F108	A290-8011-X753 A290-8011-X754 A290-8011-X755	Φ0.205 Φ0.255 Φ0.305	Common	K. M. N. L series Manual type 60A Power supply
	F110	A290-8101-X730 A290-8101-X732 A290-8101-X733 A290-8101-X734 A290-8101-X735	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Upper	α-A. B. C. iA. iB series Manual type
	F111	A290-8101-X740 A290-8101-X742 A290-8101-X743 A290-8101-X744 A290-8101-X745	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Lower	α-A. B. C. iA. iB series Manual type
	F112	A290-8092-X702 A290-8092-X704 A290-8092-X705 A290-8092-X706 A290-8092-X707	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Upper	α-A. B. C. iA. iB series AWF type
Wire Guide
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	F113	A290-8092-X712 A290-8092-X714 A290-8092-X715 A290-8092-X716 A290-8092-X717	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Lower	α-A. B. C. iA. iB series AWF type Replaced by A290-8110-X712~717
	F120	A290-8110-Y726	Φ1.0	Upper	α-A. B. C. iA. iB series AWF type / Sub guide
	F121	A290-8110-Y774	Φ1.0	Lower	α-A. B. C. iA. iB series AWF type / Sub guide Replaced to F124
	F122	A290-8101-X753	Φ0.35	Upper	α-A. B. C. iA. iB series AWF type / Sub guide
	F123	A290-8037-X645	Φ0.40	Upper	W-series Sub die guide
	F124	A290-8110-Y774	Φ1.0	Lower	α-A. B. C. iA. iB series AWF type / Sub die guide Full ceramic incl. Housing
	F125-1	A290-8102-Y756	Φ1.5	Upper	α-A. B. C. iA. iB series Jet nozzle Stainless housing+Ceramic insert
	F125-2	A290-8102-Y757	Φ0.5	Upper	α-A. B. C. iA. iB series Jet nozzle Stainless housing+Ceramic insert
	F128	A290-8104-X620 A290-8102-X621	Φ0.3 Φ0.5	Upper	α-A. B. C. iA. iB series Sub guide
	F129	A27L-0201-0490	Φ1.5–(#80) Φ2.0-(#136)		α-A. B. C. iA. iB series Jet nozzle Stainless housing+Ceramic insert
	F130	A290-8102-X764	Φ2.0		α-A. B. C. iA. iB series AWF type / Nozzle Φ11/6xΦ2x13H
	F140	A290-8021-Y701	Φ0.5	Upper	α-A. B. C. iA. iB series V-Ditch sapphire guide Φ12xΦ0.5x8H

Đầu dẫn hướng dây dùng cho máy cắt dây EDM Fanuc là gì?

Đầu dẫn hướng dây dùng trong máy cắt dây EDM Fanuc là một linh kiện có vai trò điều chỉnh độ chính xác của máy cắt dây khi gia công. Đây là loại linh kiện được sản xuất từ hợp kim và gốm chính vì vậy đầu dẫn hướng dây thường có độ bền và khả năng chịu lực tốt.

Thiết kế của đầu dẫn hướng dây máy EDM Fanuc

Dầu dẫn hướng dây được đặt ở giữa, trên và dưới dây. Nhờ vào đầu dẫn hướng dây điều chỉnh được độ chính xác cao mà máy EDM Fanuc được dùng để cắt các hình dạng phức tạp hơn, nét cắt tinh tế hơn. Độ chính xác gia công khi sử dụng đầu dẫn hướng dây cho máy EDM Fanuc làm tăng năng suất làm việc của máy EDM Fanuc, đem lại hiệu quả kinh tế cao cho doanh nghiệp.

Đầu dẫn hướng dây được thiết kế với các thông số kỹ thuật khác nhau phù hợp cho từng dòng máy cắt dây Fanuc.

Ví dụ: Với dầu dẫn hướng dây có thông số:

Size: 0.205 mm; 0.255 mm ; 0.305 mm

Vị trí: Đầu dưới (lower)

Original p/n: A290-8021-X775, A290-8021-X776, A290-8021-X777

Ứng dụng: Sử dụng trong máy cắt dây Fanuc dòng O, P, Q, R, T, W

Địa điểm cung cấp đầu dẫn hướng dây máy cắt dây EDM Fanuc uy tín

Đầu dẫn hướng dây cho máy EDM Fanuc có nhiều thông số kỹ thuật làm khó khăn trong quá trình chọn lựa. Việc lựa chọn cho mình một đơn vị cung cấp các thiết bị phụ tùng máy Fanuc với chất lượng tốt, giá cả phải chăng đang là vấn đề lo lắng của rất nhiều người. Đến với Công ty Lâm Phú bạn sẽ được hỗ trợ và tư vấn nhiệt tình bởi những nhân viên có kinh nghiệm lâu năm trong lĩnh vực cung cấp các thiết bị kỹ thuật. Công ty Lâm Phú tự hào mang đến cho quý khách hàng những thiết bị kỹ thuật chính hãng, chất lượng cao, giá cả hợp lý, chính sách hậu mãi chu đáo.
