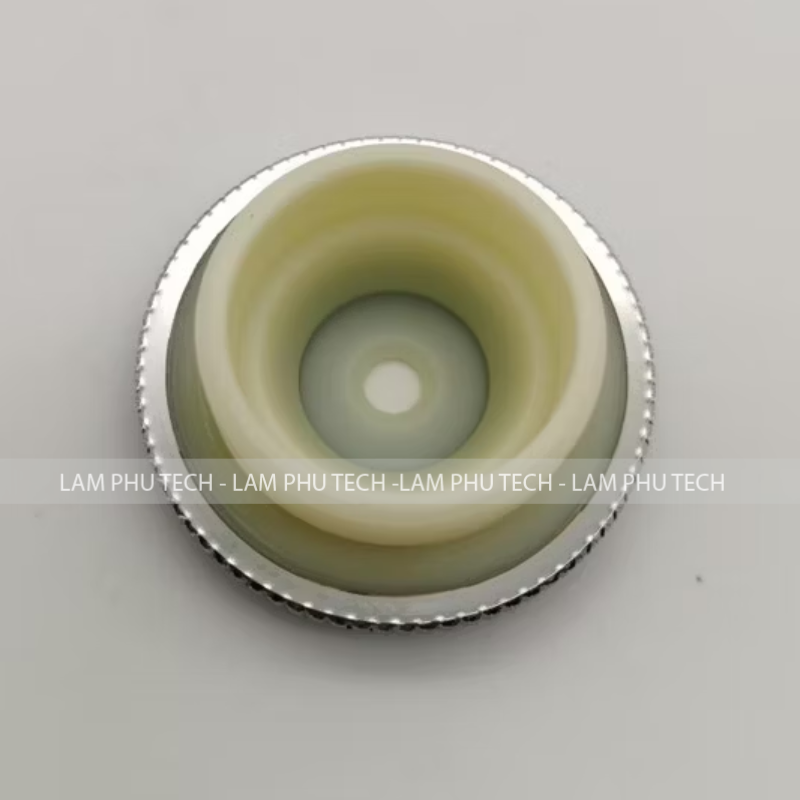

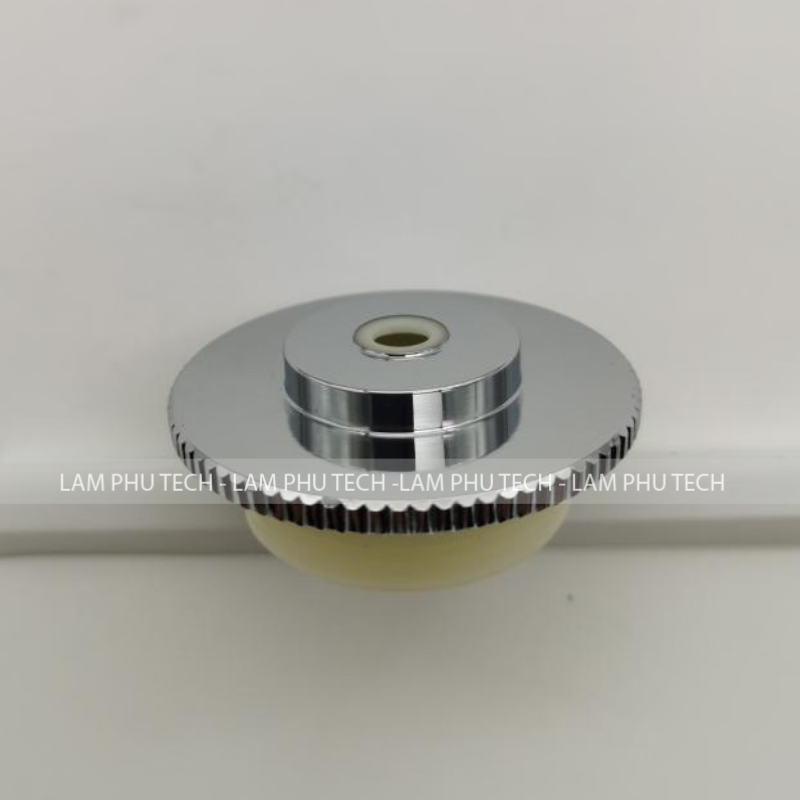

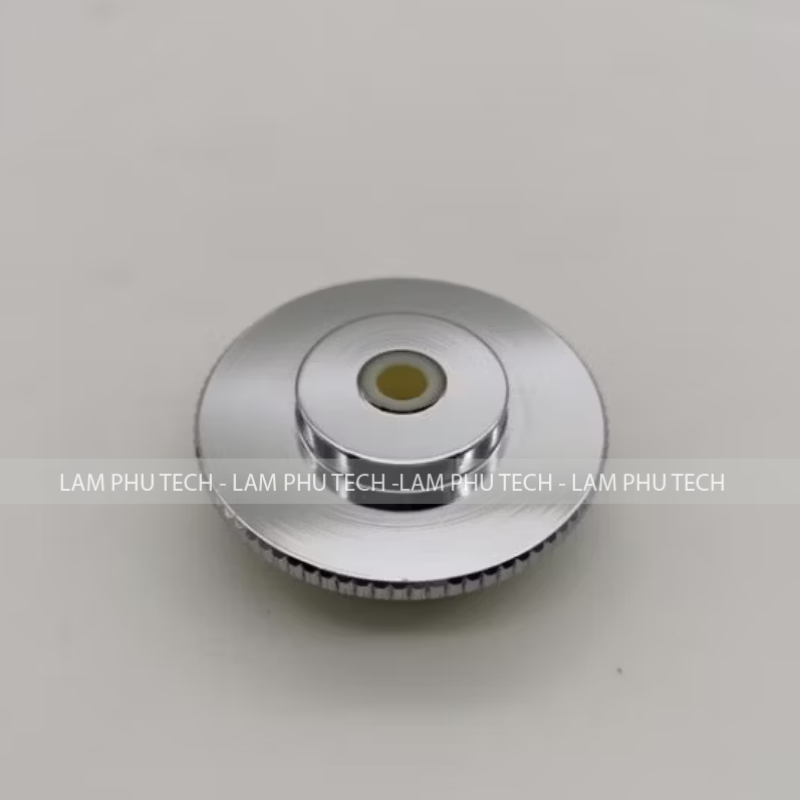

Nắp chụp nước cho máy cắt dây edm fanuc
Mô tả
Một trong những linh kiện không thể thiếu của máy cắt EDM Fanuc là nắp chụp nước máy EDM Fanuc. Nắp chụp nước máy EDM Fanuc là bộ phận trực tiếp xả áp suất phụt cao vào khe hở để loại bỏ phoi tạo ra trong quá trình cắt. Vậy nắp chụp nước có đặc điểm gì, thông số kỹ thuật ra sao? Hãy tìm hiểu chi tiết hơn qua bài viết sau đây nhé.
| Nắp chụp nước | |||||
| Picture | Code No. | Orignal P/No. | Dimension | Position | Application |
 |
F126 | A290-8102-X723 | Φ58x19T | Upper | α-A. B series AWF type Nozzle base with 4 screw hole |
 |
F127 | A290-8110-Y723 | Φ58x19T | Upper | α-C. iA. iC series AWF type Nozzle base with 5 screw hole |
 |
F201A | ~ A290-8021-Y745 A290-8021-Y705 | Φ 3 / Φ4 Φ 5.5 Φ 8.0 | Common | O. P. Q. R. T. W series Manual type / 3Hole type |
 |
F201B | ~ A290-8021-Y745 A290-8021-Y705 | Φ 3 / Φ4 Φ 5.5 Φ 8.0 | Common | O. P. Q. R. T. W series Manual type / 1Hole type |
 |
F201L | Lower | O. P. Q. R. T. W series Manual type / Long type | ||
| Flushing Nozzle | |||||
| Picture | Code No. | Orignal P/No. | Dimension | Position | Application |
 |
F202 | ~ ~ A290-8021-Y755 | Φ 3 Φ 4 Φ 5.5 | Lower | O. P. Q. R. T. W series Manual type |
 |
F204 | A290-8037-X879 A290-8037-X870 | Φ5.5 Φ13 | Lower | W-1.2.3.4 series AWF type |
 |
F205 | A290-8032-Y611 A290-8037-X689 | Φ5.5 Φ11 | Upper | W-1.2.3.4 series AWF type |
 |
F206-1 | A290-8021-V722 | Common | O. P. Q. R. T. W series Nozzle cap for F201 & 202 Material : Stainless steel | |
 |
F206-2 | A290-8021-V722 | Common | O. P. Q. R. T. W series Nozzle cap for F201 & 202 Material : Brass | |
 |
F206-3 | Common | O. P. Q. R. T. W series Stainless nozzle cap for F201/202 | ||
 |
F206 SET | Common | O. P. Q. R. T. W series Nozzle dies holder set for F201/202 | ||
 |
F207 | A290-8048-X771 | Φ7 | Upper | W-0 series Manual type / Φ24×16.5H |
 |
F208 | A290-8048-X772 | Φ7 | Lower | W-0 series Manual type / Φ24x16H |
 |
F209 | A290-8111-X772 A290-8111-X774 A290-8111-X776 | Φ 2 Φ 4 Φ 6.5 | Upper | α-A. B. C. iA. iB series Manual type / OD40x38H |
 |
F210 | A290-8101-X755 | Φ16 | Lower | α-A. B. C. iA. iB series Nozzle holder for F211 / OD40x23H |
 |
F211 | A290-8101-X774 A290-8101-X756 A290-8101-X777 | Φ2 / Φ4 Φ6.5 Φ10 | Lower | α-A. B. C. iA. iB series Manual type / OD27x16H |
 |
F212 | A290-8102-X775 A290-8102-X751 A290-8102-X752 | Φ2 Φ4 (=F214) Φ6.5 Φ12 (=F216) | Upper | α-A. B. C. iA. iB series AWF type / OD40x23.5H Acetal |
 |
F212-1 | A290-8102-X775 A290-8102-X751 A290-8102-X752 | Φ2 Φ4 (=F214) Φ6.5 Φ12 (=F216) | Upper | α-A. B. C. iA. iB series AWF type / OD40x23.5H Acryl |
| Flushing Nozzle | |||||
| Picture | Code No. | Orignal P/No. | Dimension | Position | Application |
 |
F213 | A290-8104-X774 A290-8102-X774 A290-8102-X771 A290-8102-X772 | Φ2.0 Φ4(=F215) Φ6.5 Φ12 (=F217) | Lower | α-A. B. C. iA. iB series AWF type / OD40x25H Acetal |
 |
F213-1 | A290-8104-X774 A290-8102-X774 A290-8102-X771 A290-8102-X772 | Φ2.0 Φ4 (=F215) Φ6.5 Φ12(=F217) | Lower | α-A. B. C. iA. iB series AWF type / OD40x25H Acryl |
 |
F218 | ~ ~ A290-8109-X776 | Φ2.0 Φ4.0 Φ6.5 | Upper | α-0C. 1C series Manual type / OD40x34H |
Đặc điểm của nắp chụp nước EDM Fanuc
Nắp chụp nước dùng cho máy cắt dây dùng cho máy EDM Fanuc có hai loại cơ bản: nhựa và ceramic. Nắp chụp nước phía trên trên được gắn vào đầu trên của máy, nắp chụp nước phía dưới ở vị trí đầu máy dưới và cách bề mặt bàn máy một khoảng 0.1 mm. Chế độ phụt hoàn hảo khi được gia công đặt ở vị trí trục Z sao cho nắp chụp nước EDM Fanuc cách bề mặt phôi 0.1mm - 0.15mm.
Một số loại nắp chụp nước cho máy cắt dây EDM Fanuc và kích thước từng loại nắp chụp nước
- F126: Φ58x19T
- F127: Φ58x19T
- F201A: Φ 3 / Φ4 Φ 5.5 Φ 8.0
- F201B: Φ 3 / Φ4 Φ 5.5 Φ 8.0
- …
Nắp chụp nước máy EDM Fanuc tại Lâm Phú
Công ty Lâm Phú nơi chuyên cung cấp nắp chụp nước máy EDM Fanuc chất lượng cùng với giá thành hợp lý. Khách hàng có thắc mắc hay nhu cầu muốn mua sản phẩm sẽ được đội ngũ nhân viên tư vấn và hỗ trợ nhiệt tình.
Ngoài ra, Công ty Lâm Phú còn cung cấp các linh kiện khác cho các dòng máy EDM .
Để chọn được máy chụp nước phù hợp hoặc các sản phẩm phụ tùng máy Fanuc hãy liên hệ với chúng tôi với qua các cách liên lạc bên dưới nhé!
