Các dòng máy Sodick và phụ tùng cho máy cắt dây Sodick đang nhận được sự quan tâm của không ít khách hàng bởi những công dụng vượt trội mà nó mang lại. Hãy cùng Lâm Phú tìm hiểu từ A đến Z ngay trong bài viết dưới đây!

Various
Picture	Code No.	Orignal P/No.	Dimension	Position	Application

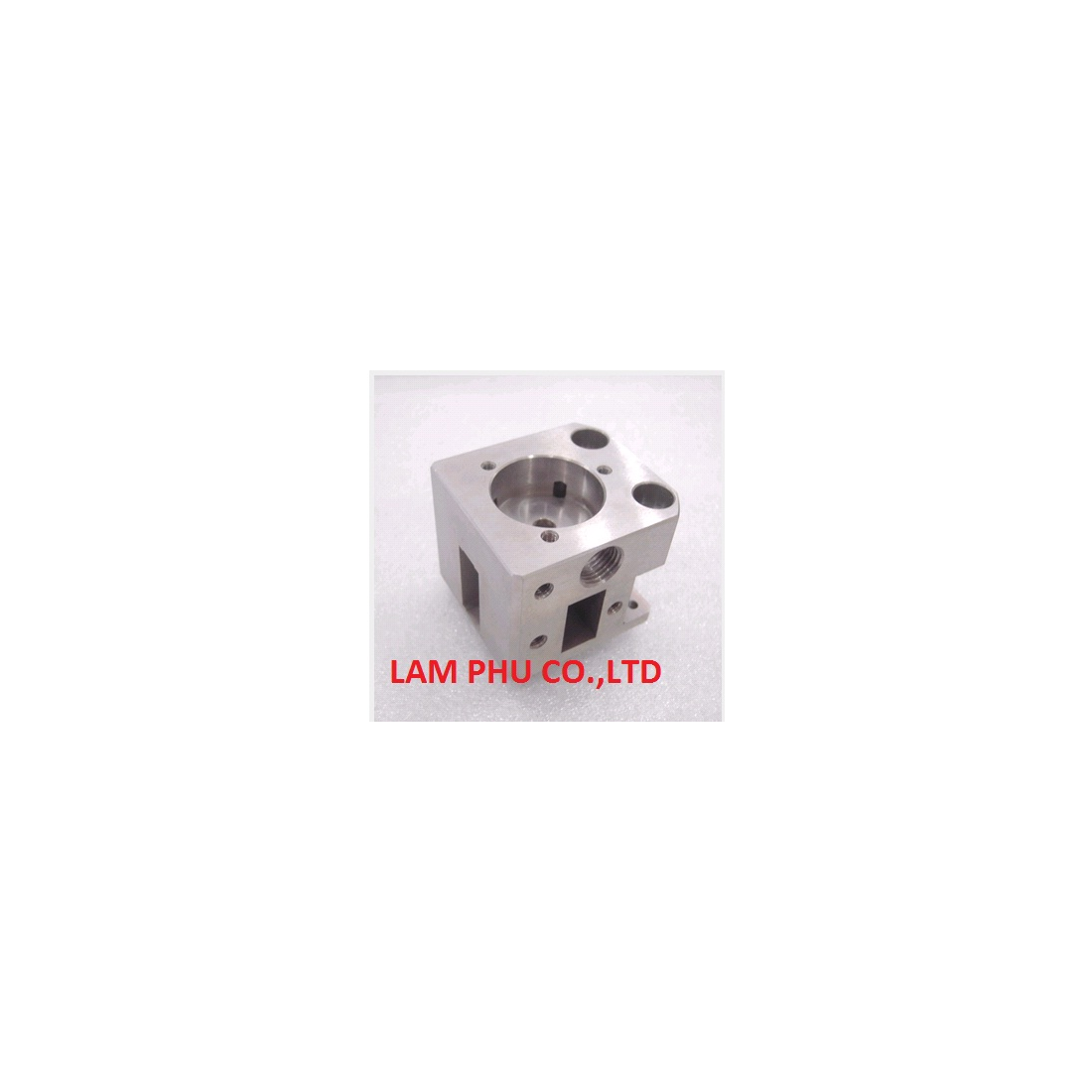

	S304		77x50x24	Upper	A. AQ. EPOC. AP. PGW. BF. JL. EXC series Guide unit 90-1 / AWT type
	S406	3086387	38×38	Lower	AQ. 325L. 530L series AWT type / Nozzle base for S209W
	S406-1	3086211		Lower	AQ. 325L. 530L series AWT type / Nozzle base ring for S209W
	S407	3081032		Common	A. EPOC. AP200~550. BF. JL series AWT.Manual type / Nozzle guide for S209
	S407-1	3082668		Upper	A. EPOC. AP200~550. BF. JL series Manual type / Nozzle guide for S209
	S408	3082804	50×50	Upper	A. EPOC. AP200~550. BF. JL series Manual type / Nozzle guide for S207
	S408L			Upper	A50. A350 series AWT type / Nozzle base
	S409	3082629	Φ22	Common	A320. A350 series Manual type / Nozzle base
	S409-1	3082629	Φ18	Lower	Nozzle guide for L series
	S410		Φ100xΦ10×20	Upper	A350. 500. AP150. 330 Series Urethan roller with 1 hole & Keyhome
	S411		Φ100xΦ12×20	Upper	A350. 500. AP150. 330 Series Urethan roller with 1 Keyhome+2 small hole
	S412		Φ100xΦ10×20	Upper	A350.500. AP150.330. BF Series Urethan roller with 1 hole
	S412-1			Upper	A350.500. AP150.330. BF Series Urethan roller with 1 hole
	S413		Φ100xΦ6×20	Upper	BF275 oldtype Series Urethan roller with 1 hole
	S414A		Φ70xΦ12	Roller	A500W. A320D. A530D series Stainless feed roller B with key home
	S414AC	3052771	Φ70xΦ12	Roller	A500W. A320D. A530D series Ceramic feed roller B with key home

Various
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	S414C	3052991	Φ70xΦ15	Roller	A500W. A320D. A530D series Ceramic feed roller B with key home
	S415A	3052772	Φ70xΦ22	Roller	A500W. A320D. A530D series Stainless feed roller C without key home
	S415AC	3052772	Φ70xΦ22	Roller	A500W. A320D. A530D series Ceramic feed roller C without key home
	S415C	3052992	Φ70xΦ24	Roller	A500W. A320D. A530D series Ceramic feed roller C without key home
	S415-1		Φ32xΦ12x35H	Shaft
	S415A-1		Φ32xΦ8×36.5H	Shaft
	S415-2				A. AQ530 series Wire guide
	S416	3053703	Φ100xΦ12×20	Upper	A530D. AQ325. 325L series Urethan tension roller M5x2 on pillar
	S417	3054678 (3053703)	Φ100xΦ19×20	Upper	AP. AQ325L. AQ535 series Urethan tension roller M5x2 on pillar
	S417-1		Φ100xΦ8×20		AP. AQ325L. AQ535 series Urethan tension roller M5x2 on pillar
	S418	3051534	Φ100xΦ12×20	Upper	A320. 530 series Urethan tension roller M5x2 on pillar
	S419				EPOC-5.6.8.330W seriws Wire guide base with cap
	S420				A. AP. AQ530.EPOC. BFS series Diesdriver
	S500	3084628 3080035		Upper	W400135D Cutter for AWT Cermet & Tungste carbide
	S500-1		Φ10.5		W400135D Cutter spring for AWT
	S5001	3082518	77x50x24	Upper	A530D… Series AWT90-1 type Ceramic plate for compact cylinder Ref. S302
	S5003	3080653		Shaft	Guide shaft for AWT type
	S5004	3083108		Shaft	Slide shaft for AWT type
	S5005	3082521		Block	Slide block for AWT type
	S5008	3080978		Lower	BF275. EPOC500.600.800 series Insulation block
	S5012	3082519		Upper	Dies block for AWT type
	S5012-1		Φ35×3	Upper	Dies cover for AWT type
	S5012 SET	3082519		Upper	Dies block for AWT type
	S5013	3081247		Upper	BF275. A. EPOC series Dies block F for AWT Ref. S5013-1
	S5013-1			Upper	BF275. A. EPOC series Dies block F for AWT
	S5013-2	3080952	Φ6xΦ12×75.5	Upper	BF275. A. EPOC series Bolt of dies block F for AWT
	S5014	3082120		Upper	A300. A320D. A530Dseries Dies block
	S5014S	3082120		Upper	A300. A320D. A530Dseries Dies block
	S5017	3082520		Upper	A series Flange for AWT type
	S5018	3082119		Upper	A series Flange for Manual type

Various
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	S5021	3053114		Lower	A280. 300. 320. 530 series Flange for Manual type
	S5022	3083114		Lower	A280. 300. 320. 530 series Flange for AWT type
	S5023	3081035		Lower	A. EPOC series Electric pin
	S5025	3051072		Lower	A280. 300 .320. 530 series Jet nozzle set
	S5026			Common	A530D series Aspirator block
	S5027	3081247		Common	A280. 300. 320 series Aspirator block
	S5028	3082520	Φ1.0xΦ16×25	Nozzle A	A. EPOC series Aspirator nozzle A Ref. S5017
	S5029	3082119	Φ2.0xΦ16×40	Nozzle B	A. EPOC series Aspirator nozzle B Ref. S5018
	S5030	3083114	Φ1.5xΦ12×26.5	Nozzle C	A. EPOC series Aspirator nozzle C
	S5031	3051799	Φ68	Lower	A series Ceramic pulley B
	S5031-1	SS688ZZ	Φ15	Lower	A series Bearing SS688ZZ for S5031
	S5031S	3051202	Φ68	Lower	A series Ceramic pulley B set
	S5034	3051262	72×58/30x25T	Lower	A500. A500H series Block for ceramic pulley B
	S5034A		72×58/30x25T	Lower	Doosan-ACE series Block for ceramic pulley B
	S5035	3051255	55×28/10x25T	Lower	A500. A500H series Pipe holder for pulley B
	S5035A		Φ20×113	Lower	Doosan-ACE series Pipe holder for pulley B
	S5040	3050812	Φ32mm	Pulley	BF275 series Ceramic pulley E set Ref. AS5614
	S5041-5	3051355	Φ40x19x24	Pulley	BF275 series Ceramic pulley E set with groove 5mm
	S5041-2	3051355	Φ40x19x24	Pulley	BF275 series Ceramic pulley E set withgroove2mm
	S5045		Φ50x24H	Pulley	BF275 series Feed roller
	S5048	3052149	Φ50x24H	Roller	BF275 series Feed roller B
	S5048-1		Φ15x173L	Shaft	BF275 series Shaft for feed roller B
	S5048-2		Φ15x163L	Shaft	BF275 series Shaft for feed roller B
	S5050	3050193	Φ50x40H	Roller	EPOC600. 800 series Feed roller C
	S5050-1	3050345	Φ20x158L		BF275 series Shaft for feed roller D
	S5050-2	3050351	Φ18x184L		BF275 series Shaft for feed roller C
	S5050-3	3050347	Φ18x180L		BF275 series Shaft for feed roller B
	S5050-4	3050349	Φ18x144L		BF275 series Shaft for feed roller A
	S5053	3050193	Φ50xΦ28×24		A320. A530 series Roller C with bearing
	S5053A		Φ50xΦ32×24		A320. A530 series Roller C with bearing

Various
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	S5053-1			Dies block	A300. 320. A530 series Block wire guide
	S5063		Φ16/10×27		A320 series Pin connector
	S5064	3051557	Φ16/10×50		A530D series Pin connector
	S5066	3001001	440×30		A500 series Bellows Z
	S5073	3080625	150×30		EPOC600 series Bellows B
	S5075	3030105	120×40		EPOC800 series Bellows Y
	S5077	3021390	150×25		EPOC1100 series Bellows Z
	S5079	3081463	122×25		BF275 series Bellows Y
	S5082				A350. A500. A530D. EPOC series Casting unit
	S5083				A320. BF275 series Casting unit
	S5086				A. AP. AQ. EPOC series Alinement block
	S5089	3081039	Φ30		A. AP. AQ. EPOC series Guaging ring
	S5090	3050314			BF275 EPOC series Bobbin shaft
	S5091	3050646			A350. A500 series Roller plate gear type
	S5091-1	3051345			A350. A500 series Clamp shaft for S5091/5092
	S5092				A350. A500 series Roller plate belt type
	S5093		Φ16xΦ10×50		A320. 530 series Roller plate belt type
	S5094
	S5094-1
	S5109	2040849	10x32x17		A320. A500 series Bevel gear
	S5110	3052148	18×122	Shaft	A300. 320. A500 series Roller shaft belt type
	S5112	3052148	20×113	Shaft	A300. 320. A500 series Roller shaft gear type
	S5120
	S600	3080375	Φ2.0-Φ1.0	Pipe-285L	A. EPOC series Guide unie 85 / AWT type
	S600-1	3080374	Φ2.0-Φ0.7	Pipe-285L	A. EPOC series Guide unie 85 / AWT type
	S600-2	3083256	Φ2.0-Φ0.5	Pipe-285L	A. EPOC series Guide unie 85 / AWT type
	S601	3083123	Φ2.0-Φ0.3	Pipe-286L	A. EPOC series Guide unie 85 / AWT type
	S602	3082452	Φ2.0-Φ1.0	Pipe-152L	A300/320. BF275 series AWT type
	S603	3085966	Φ2.0-Φ1.0	Pipe-275L	AQ600/550L series Guide unit 97 / AWT type
	S603-1	3085967	Φ2.0-Φ0.7	Pipe-275L	AQ600/550L series Guide unit 97 / AWT type
	S700	3080711	L=335mm	Slide Belt	A350/85 series Slide belt for AWT
	S701	3082451	L=195mm	Belt	A325/300. BF275 series Slide belt for AWT
	S702	3081706	L=385mm	Belt	A500. 750 series Slide belt for AWT
	S703	3080696	Φ6.35×17.8H	Spring	A. AQ. BF series Spring for AWT slide belt

Thông tin về Máy cắt dây Sodick, các phụ tùng cho máy cắt dây Sodick

Đây là loại máy sở hữu công nghệ động cơ tuyến tính, tạo ra các sản phẩm với mức độ chính xác tuyệt đối và tối đa được hiệu năng gia công. Tại CÔNG TY LÂM PHÚ máy cắt dây Sodick được tối ưu và chăm chút kỹ càng về chất lượng phục vụ tốt nhu cầu, làm hài lòng khách hàng. Đó cũng là bệ phóng để doanh nghiệp cạnh tranh với các đối thủ trên thị trường.

Có mấy loại máy cắt dây Sodick?

Dưới đây là một số loại máy cắt dây Sodick được tổng hợp bởi Lâm Phú Tech:

Máy cắt dây Sodick AL-Series

Các loại máy cắt với thông số lần lượt như sau:

• SODICK AL400G / AL400P: 400 x 300 x 250 mm (15.75” x 11.81” x 9.84”)
• SODICK AL600G / AL600P: 600 x 400 x 350 mm (23.62” x 15.75” x 13.78”)
• SODICK AL800G / AL800P: 800 x 600 x 500 mm (31.50” x 23.62” x 19.69”)

Dòng máy cắt dây VL

Các loại máy cắt với thông số lần lượt như sau:

• SODICK VL400Q: 400 x 300 x 220 mm (15.75" x 11.81" x 8.66")
• SODICK VL600Q: 600 x 400 x 270 mm (23.62” x 15.75” x 10.63”)

Dòng máy cắt dây AP

Với dòng máy này gần như đáp ứng đầy đủ nhu cầu của người tiêu dùng về độ chính xác của xử lý trong gia công. Tối ưu hóa được các chức năng luồn dây tự động. Đồng thời, dòng máy được trang bị công nghệ chống mài mòn kèm theo tính năng Eco-Cut O.

Các thông số của từng loại máy lần lượt là:

• SODICK AP250L: 250 x 150 x 120 mm (9.84” x 5.91” x 4.72”)
• SODICK AP350L: 350 x 350 x 120 mm (13.78” x 13.78” x 4.72”)
• SODICK AP450L: 450 x 300 x 150 mm (17.72” x 11.81” x 5.91”)
• SODICK AP650L: 650 × 450 × 120 mm (25.59” x 17.72” x 4.72”)

Dòng máy cắt dây AQ

Trong các loại máy cắt dây AQ thuộc vào loại máy cỡ lớn, khả năng gia công chính xác rất cao. Đồng thời sở hữu hầu hết các công nghệ tiên tiến của động cơ tuyến tính.

Các thông số của từng loại máy lần lượt là:

• SODICK AQ750L: 750 x 500 x 400 mm (29.53” x 19.68” x 15.75”)
• SODICK AQ900L: 900 x 600 x 400 mm (35.43” x 23.62” x 15.75”)
• SODICK AQ1200L: 1,200 x 800 x 400 mm (47.24” x 31.50” x 15.75”)
• SODICK AQ1500L: 1,500 x 1,000 x 600 mm (59” x 39.3” x 24”)

Một số phụ tùng cho máy cắt dây Sodick (hình ảnh, thông số kĩ thuật)

Một số phụ tùng dành cho máy cắt dây Sodick:

• Đầu dẫn hướng cho máy EDM Sodick
• Tấm dẫn điện S010 S011 cho máy sodick
• Tấm cách điện cho máy EDM Sodick
• Nắp chụp nước cho máy EDM SODICK
• Một số phụ tùng máy Sodick khác

Để được tìm hiểu và tư vấn rõ hơn về các dòng máy cũng như phụ tùng cho máy EDM Sodick hãy liên hệ với Công Ty Lâm Phú thông qua địa chỉ.
